Longitud mm Ancho mm
  • green Solder Mask
  • red Solder Mask
  • yellow Solder Mask
  • blud Solder Mask
  • white Solder Mask
  • black Solder Mask

PCB de una sola cara

La PCB de un solo lado es el tipo más simple y más común de PCB. Fue el primer dispositivo utilizado para la interconexión y el montaje de componentes electrónicos que forman un sistema operativo cohesivo y funcional. La industria primaria que utiliza estas placas es la industria de la electrónica de consumo.

PCB de una sola cara

PCB de doble caras

La PCB de doble caras ha realizado un circuito en 2 capas de PCB diferente al que ambas capas se conectan mediante PTH (taladros plateados), lo que depende del diseño, es más complejo que la PCB de una sola cara.

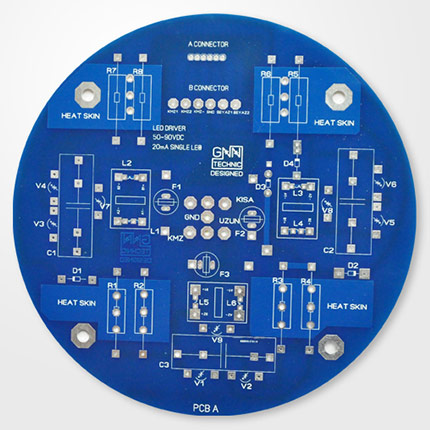

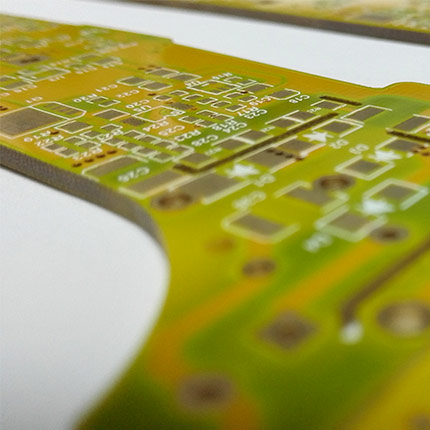

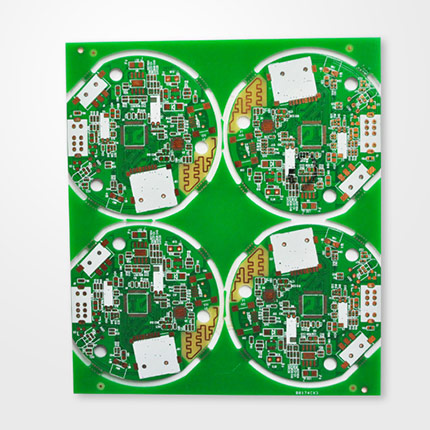

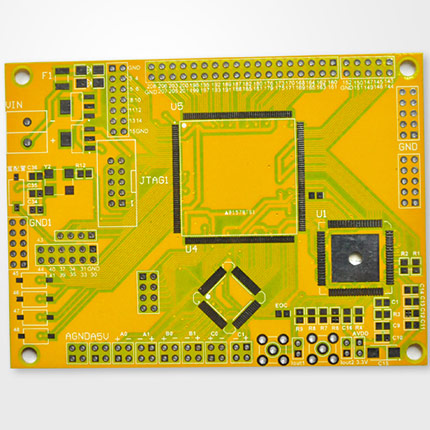

PCB de doble caras

PCB de múltiples capas

PCB de múltiples capas tiene más capas que PCB de doble cara, tiene muchas capas de circuito entre el lado superior y el lado inferior de la PCB y también puede conectarse con PTH (taladros plateados), este tipo es más complejo que la PCB de doble cara.

PCB de múltiples capas

Archivo de Gerber (RS-274-X)

Ofrecemos un rango completo de capacidades de placas de circuito impreso para cubrir a sus necesidades de PCB.Actualmente aceptamos 5 formatos de archivo PCB (archivo gerber, .pcb, .pcbdoc .cam o .brd) para la fabricación de PCB. Pero si diseña sus placas con el software Sprint-Layout, puede enviar el archivo .lay6 a es-service@pcbway.com para generar manualmente los archivos Gerber.

Formato de archivo de Gerber: RS-274-X
Nombre de archivo de Gerber:
GTL Capa superior de cobre
GTO Capa suprior de serigrafía
GTS Capa superior de máscara de soldadura
GBL Capa inferior de cobre
GBO Capa inferior de serigrafía
GBS Capa de máscara de soldadura
GKO Capa de contorno
DRD Capa de NC Excellon taladros
Gerber
Thickness 1.6mm (Defecto)

Grosor de la placa de PCB

0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 2.0mm, 2.4mm
Por favor contáctenos si su placa excede estos.

pista/espacio

Min pista/espacio

Min. Espaciado de línea y mín. Ancho de línea: 4/4mil 5/5mil 6/6mil ↑

orificio

Min tamaño agujero

0.2mm 0.25mm 0.3mm ↑

Serigrafía

Serigrafía

Blanco, Negro, Ninguno

Acabado de cobre

Acabado de cobre

1oz/2oz/3oz(35μm/70μm/105μm)
Cobre interior:1oz/1.5oz(35μm/50μm)

Acabado superficial

Acabado superficial

HASL con plomo, HASL sin plomo, oro por inmersión, oro duro, OSP ...

PCBWay Control de calidad

Como las placas de circuitos se fabrican, y también después de que estén completas, las sometemos a pruebas y verificaciones estrictas:

  • E-Prueba
  • A.O.I. - Prueba (inspección óptica automatizada)
  • Rayos X (verificar la precisión de registro para multicapas)
  • CCD - Perforación controlada por cámara
  • Control de impedancia X-ray

La prueba de nuestras plantillas SMD incluye:

Control de proceso de real-tiempo, monitorea el proceso de corte para cada apertura en tiempo real

control óptico (vista)

verificación de tolerancias de fabricación

X-ray
  • Calidad de impreso de serigrafía

    Adopta tinta y tecnología de impreso de alta calidad para garantizar una leyenda clara y legible

  • Sustratos de alta calidad

    Utiliza sustratos de la más alta calidad para soportar los ambientes hostiles.

  • Tecnología de procesamiento diversificada

    Ofrece un servicio de prototipos de placas de oro plateado y dedos de oro, ofrece máscara de soldadura roja y azul para prototipos

Clasificar por Rígido o Flexible

  • Placas Rígidas Placas Rígidas
  • Plantillas de SMD Plantillas de SMD
  • Placa de Aluminio Placa de Aluminio
  • PCB Flexible PCB Flexible
  • PCB Rígido + Flexible PCB Rígido + Flexible
  • Placas de núcleo de metal Placas de núcleo de metal
  • componente electrónico componente electrónico
  • Dispositivos inteligentes
  • Comercial, industrial y automotriz
  • Medicina
  • Universidad, escuela y aficionado

PCB Prototipos de Tiempo de Vuelta rápida y Servicios de Producción

Vuelta rápida

¿Necesita unas placas rápidas?

Nos especializamos en servicios de PCB de giro rápido con un tiempo de respuesta en la industria tan rápido como 24 horas.

Función completa

¿Necesita más control sobre las características?

Prototipos de PCB, producción especial, PCB flexibles, PCB Rígido-Flex, PCB de núcleo metálico, PCB de alta frecuencia,
PCB de alto TG, PCB de aluminio, plantillas SMD, servicios de montaje de PCB, etc.

Prototipo de valor

¿Necesita una opción asequible en pequeñas cantidades?

Precio directo del fabricante, mínimos bajos
Elija Prototipo de valor y obtenga precios de valor para placas de 1-2 capas.

No somos un intermediario

Prototipo de PCB profesional con calidad garantizada para prototipo de PCB. Podemos producir PCB de alta calidad con precios competitivos tanto para prototipos como para volúmenes bajos.

Habiendo estado en el negocio de prototipos de PCB por más de una década, PCBWay.es es un orgulloso proveedor de prototipos de PCB y producción de bajo volumen. Nuestro servicio de prototipo de vuelta rápida puede ser 24 horas sin sacrificar la calidad. Nuestra producción a pequeña escala le garantiza la mejor combinación de calidad y rentabilidad, es por eso que nuestros clientes se extienden a más de 80 países en diferentes industrias. Disfrutará de una compra en línea sin problemas de sus PCB desde nuestra página web hasta la entrega final. Con nuestro equipo de servicio profesional, puede tener preguntas y se resolverán problemas de la manera más receptiva. Probamos cada pieza de su PCB antes de que DHL y otro método de envio recoja su caja, y usted puede confirmar su pedido utilizando nuestro software líder en la industria para su estado de procesamiento, como fabricación, envío, etc. Sabemos que los clientes leales son nuestros más activos valiosos, y también sabemos que la buena calidad y la entrega a tiempo crea clientes leales. ¡No solo estamos produciendo PCB de calidad, sino que también le ofrecemos satisfacción total!
